Kabels wegwerken - bescherming en uitzicht

Als er zonnepanelen gelegd worden op het dak, dan is een onderdeel het leggen van de kabels. Het is een belangrijk aspect omdat je niet de kabels ziet liggen op een onverzorgde manier, op het dak en naar de meterkast. Dit wordt voornamelijk gedaan door de elektricien, maar in dit artikel geven we graag een kijkje op welke manier dit gedaan wordt. We zullen bekabeling op drie verschillende aspecten behandelen. Dit is de bekabeling op een schuin dak, plat dak en de bekabeling van de omvormer naar de meterkast. De bekabeling op het dak wordt overigens aangeduid met DC-bekabeling. De bekabeling van de omvormer naar de meterkast wordt aangeduid met AC-bekabeling. Dit heeft te maken met de gelijkstroom (DC) en de wisselstroom (AC).

DC-bekabeling op het schuine dakbedekking

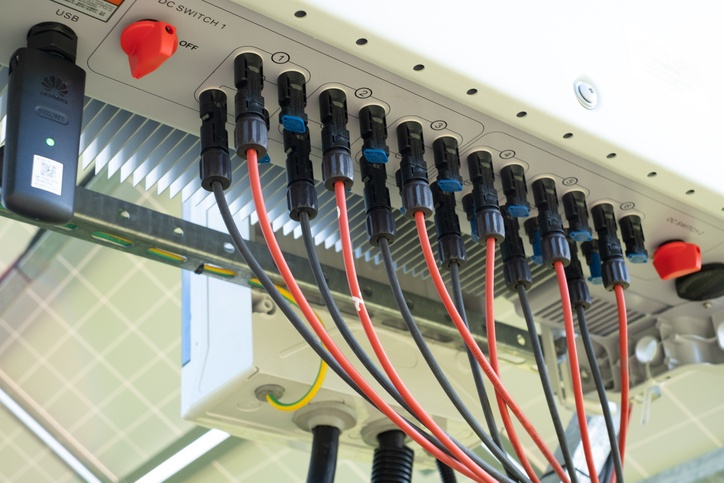

Als er gekeken gaat worden naar schuine dakbedekking, dan zullen de bekabeling onder de zonnepanelen komen te liggen, in ieder geval zover dat gaat. Alle zonnepanelen worden met elkaar verbonden, totdat er twee stekkers overblijven en de bijhorende aarde kabels. Er zullen dus drie kabels van de zonnepanelen naar de omvormer lopen. Een zwarte kabel (min), een rode kabel (plus) en een groengele kabel met zachte kern (aarde). Er zullen twee pvc buizen van 19mm geplaatst worden van het dak naar de omvormer. Door de pvc buizen worden de kabels doorgeleid op een nette en veilige manier. Door de eerste buis wordt de plus kabel doorgevoerd en door de tweede buis  wordt de min kabel met de aardekabel doorgevoerd. Het uiteinde van de buis is gelegen bij de omvormer en zo zie je alleen maar pvc buizen in plaats van kabels.

DC-bekabeling op het platte dak

Als er gekeken gaat worden naar een plat dak, dan zullen de kabels geleid worden via het systeem en kabelgoten naar een punt. Er wordt gebruik gemaakt van aparte kabeldoorvoer en door ophoogvoetjes worden de kabels gescheiden van het dak. De kabels worden wederom gescheiden van elkaar door middel van pvc buizen. De pvc zullen via het dak naar binnen geleid worden. Om waterschade en dergelijke te voorkomen wordt er een aparte afsluiting gemaakt zodat het allemaal netjes blijft op het dak. In het gebouw worden de kabels doorgeleid met buizen en op het laatst zullen er flexibele buizen gebruikt worden om de bocht te maken naar de omvormer. De gehele DC-bekabeling wordt afgeschermd en  beschermd tegen aspecten als uv-licht.

AC-bekabeling van de omvormer naar de meterkast

De omvormer zet gelijkstroom om in wisselstroom en het is de taak van de AC-kabel om deze stroom te geleiden naar de meterkast. Het is de bedoeling dat de kabel onzichtbaar wordt voor de mens en dit wordt vaak in een mooi proces gedaan. Het is vaak de vraag in hoeverre de omvormer van de meterkast vandaan staat. Het kan zijn de de kabels via binnen of via buiten geleid worden naar de omvormer. In ieder geval zal dit gedaan worden aan de hand van buizen en deze worden netjes weggewerkt. Er wordt van te voren goed gekeken naar het plaatsen van de omvormer en de bekabeling naar de meterkast. Vaak wordt er gekeken naar bestaande pvc leidingen en of het mogelijk is om hier een kabel bij te trekken.

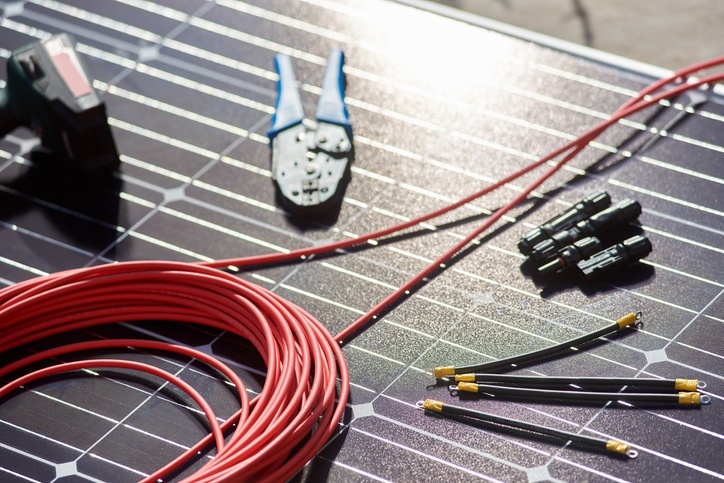

Welke kabels kom tegen

Wanneer je zonnepanelen legt, dan kom je de volgende kabels tegen:

• Rode kabel (+) (4mm of 6mm)
• Zwarte kabel (-) (4mm of 6mm)
• Geel/groene kabel (aarde) (4mm of 6mm)
• AC Kabel (3 of 5 fase kabel)
